Descripción del producto
Características Principales:
Protección del Circuito Eléctrico + Maniobra y Protección del Motor

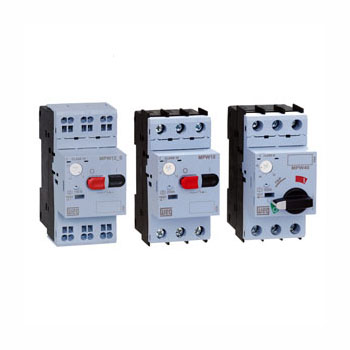

El guardamotor MPW es una solución compacta para la protección del circuito eléctrico y arranque/protección de motores hasta 60 hp (380V) / 75 hp(440V). Posee elevada capacidad de interrupción, permitiendo su empleo incluso instalaciones con elevado nivel de corrientes de cortocircuito. Asegura total protección al circuito eléctrico y al motor a través de su disparador térmico (ajustable para protección contra sobrecargas y tiene un mecanismo diferencial con sensibilidad contra falla de fases) y magnético (pre ajustado en 13 x In para protección contra cortocircuitos).
Posee versiones con accionamiento a través de botones (MPW16) o por accionamiento rotativo (MPW25/65/100) y indicación de disparo (Trip), permitiendo al operador la visualización del estado del guardamotor. Los guardamotores pueden ser bloqueados con candados o similar en la posición «desconectado», garantizando la seguridad en mantenimientos.
Características Generales:
Disparadores
Magnético – A través del Disparador Magnético, los MPW’s ofrecen protección contra cortocircuito de la instalación del motor, con disparo fijo en 13 veces la máxima corriente del rango de ajuste del guardamotor
Térmico – El disparador térmico es ajustable y responsable por la protección contra sobrecarga y sensibilidad contra la falta de fase de la instalación del motor de acuerdo a la norma IEC60947-4-1, clase de disparo 10
Especificación y Fijación:
Para a especificación correcta dos guardamotores MPW’s es importante certificarse de las corrientes de servicio y nominal del motor a ser protegido. El ajuste de corriente en el guardamotor debe estar de acuerdo con la corriente de servicio a fin de obtenerse todas las protecciones del mismo.
Los MPW’s pueden ser instalados a través de fijación rápida en riel DIN 35mm o con fijación por tornillo o a través del adaptador PLMP (mirar accesorios).
Accesorios:
Conectores trifásicos ECCMP
Los conectores trifásicos ECCMP permiten el acoplamiento directo de los guardamotores MPW16/25 a los minicontactores CW07, CWC07…25 o a los contactores CWM9…32.
Cajas de Sobreponer:
Las cajas de sobreponer permiten la instalación de los guardamotores MPW16 y MPW25 en ambientes externos. Ellas fueron desarrolladas de forma que los usuarios tengan total protección contra partes «vivas» de la instalación eléctrica. Poseen 2 entradas para prensa cables en la parte superior o inferior.
Las cajas modelo LPE55 (con ancho mayor), alojan un guardamotor MPW25, un bloque de contactos auxiliares frontales ACBF-11, un bloque de contactos auxiliares laterales ACBS-11/ACBS-20/ACBS-02 y una bobina URMP/SRMP, además de una lámpara de señalización PL (en esto caso sin ACBF-11).
