Descripción del producto

Descripción:
L.I. es el único suministrador de sistemas de variación de velocidad en media tensión que fabrica todas las partes integrantes: disyuntor principal de entrada, transformador aislador en seco o en aceite, convertidor de frecuencia y motor de media tensión.
El convertidor de frecuencia L.I MVW-01 presenta tecnología de punta a través de estructuras multiniveles con IGBTs de alta tensión (6,5 kV), reduciendo las corrientes armónicas en el motor a niveles extremamente bajos.
La configuración del rectificador de entrada en 12 o 18 pulsos permite alto factor de potencia en la red de alimentación haciendo con que se cumpla plenamente la normativa IEEE 519. En la parte de control, el L.I MVW-01 posee una arquitectura multiprocesamiento con procesadores de 32 bits (bus de 64 bits) que a través de operaciones matemática en punto flotante garantiza alto desempeño en el control del motor.
Buscando desmitificar la aplicación de convertidores de frecuencia de media tensión, el L.I MVW-01 sigue la misma filosofía de programación de la línea de convertidores L.I de baja tensión.
Los convertidores de frecuencia de media tensión WEG, modelo MVW-01, traen innovación únicas, sumando robustez, simplicidad, confiabilidad y seguridad, en una solución compacta con tecnología de última generación.

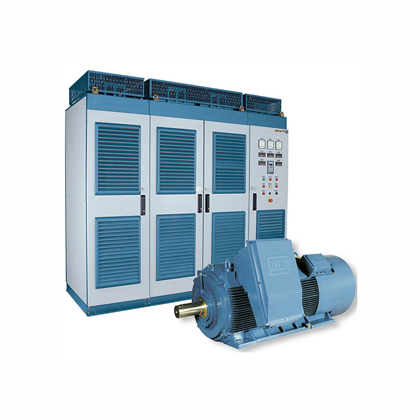

El L.I MVW-01 es un convertidor de frecuencia destinado al control de motores de inducción de media tensión en los valores nominales de 2300 Vca, 3300 Vca y 4160 Vca y para un rango de potencia de 500 CV hasta 4000 CV. Él utiliza semiconductores no controlados (diodos) en el etapa rectificadora de entrada y semiconductores controlados (HV-IGBTs) para constituir las tres fases de la etapa inversora destinado al control de la velocidad y del par – torque del motor de inducción de media tensión.
El L.I MVW-01 posee protecciones de sobrecarga, cortocircuito, falta de fase, limitación de corriente, sub y sobretensión, sobretemperatura, falta a la tierra, monitoreo de los fallos independientes para cada HV-IGBT y sensores de presión para el monitoreo de la eficiencia de la ventilación. El tipo de control puede ser seleccionado por el usuario entre control escalar (relación V / F constante) o control vectorial (sensorless o con lazo cerrado por encoger).

Usos:
Compresores, Mezcladores / Agitadores, Cintas Transportadoras, Molinos, Laminadores, Bobinadores, Molienda de Caña, Bombas, Ventiladores, Extractores de Aires, Refinadores, Banburys®, Extrusoras.

Características:

• Totalmente digital con procesador de alto desempeño de 32 bits (bus de 64 bits)
• Interface Hombre Máquina removible con doble display (LCD / LED) de fácil operación
• Tensiones del moto: 2,3; 3,3 o 4,16 kV
• Potencia hasta 4500 CV
• Montado en tablero IP 41 / NEMA 1
• Refrigeración a aire
• Rectificador de entrada de 12 pulsos (18 pulsos opcional): alto factor de potencia (> 0,95)
• Topología de potencia multinivel (NPC 3/5 niveles)
• Conexión entre potencia y control aislada a través de fibra óptica Tensión impuesta
• Semiconductores de potencia de alta tensión (6,4 kV) que reduce el numero de componentes y la necesidad de conexión en serie, resultando en alta eficiencia / confiabilidad
• Capacitores de potencia de película plástico y seco de alta confiabilidad y larga vida útil
• Brazos de potencia extraíbles (reemplazo simples y rápido)
• Alta eficiencia (> 98,5%)
• Bajo nivel de ruido < 75 dB
• Baja disipación de calor.
