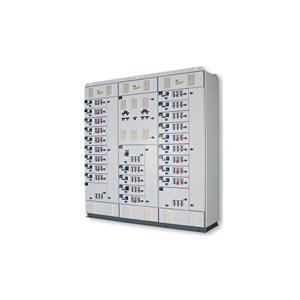

L.I Paneles Eléctricos Centro de Control de Motores de Baja Tensión – CCM’s BT

Descripción del producto

Descripción:
Los CCM´s BT L.I fueron desarrollados para atender a los más variados segmentos del mercado, atendiendo a requisitos de calidad y desempeño comparables a los mejores productos disponibles en el mercado internacional. Proyectados con un alto nivel de padronización, este producto permite facilidades de ensamble, instalación, mantenimiento y ampliaciones futuras.

Los CCM´s BT son certificados de acuerdo con la norma NBR IEC 60439-1-TTA/PTTA y coordinación tipo 1 y 2, según IEC 60947, garantizando así alta confiabilidad de operación y mantenimiento.

Aplicaciones:
Los CCM´s BT – WEG tipo CCM-03 y CCM-03i son utilizados en los más variados segmentos del mercado, tales como: Químico y petroquímico, siderurgia y metalurgia, papel y celulosa, mineración y cemento, alimentos y bebidas, plástico y goma, automovilístico, cerámico, textil, refrigeración y otros segmentos.

Línea CCM’s:

  • Entradas y salidas de cables inferiores
  • Clase de tensión 690 V
  • Frecuencia 50/60Hz
  • Corriente nominal barras principales hasta 3150 A (otras bajo consulta) y barras verticales 630 y 800 A
  • Corriente de corta duración 50 y 80 kA (ensayados en CEPEL)
  • Temperatura ambiente 40ºC (otros bajo consulta)
  • Grado de protección IP-42 (otros bajo consulta)
  • Espesor de las chapas:
    – Estructura: 12 MSG
    – Puerta frontal: 14 MSG
    – Cierre/blindaje: 14 o 16 MSG
  • Tratamiento superficial de chapas y barras:
    – Chapas externas: proceso químico de fosfatización
    – Barras: proceso galvanico de estañaje
    – Partes internas, gavetas, blindajes: chapas zincadas
  • Acabamiento de las superficies tratadas:
    – Pintura epóxi polvo gris claro RAL 7032 para puertas, laterales y techo
    – Pintura epóxi polvo gris oscura RAL 7022 para estructura y rodapié
  • Dimensiones:
    – Alto: 2300 mm
    – Ancho: 750 mm
    – Profundidad: 600 mm
  • Forma constructiva: 3b y 4b (opcional)

Línea CCM-03

Línea CCM-04

Línea CCM-05

Ventajas

Ventajas de la utilización del CCM Convencional
– Confiabilidad para la continuidad del proceso
– Seguridad del operador en la operación, supervisión y mantenimiento
– Instalación en sitios centralizados para facilidad de operación y mantenimiento
– Versatilidad para comando y protección de gran número de motores
– Elevada compactación, posibilitando lo máximo aprovechamiento de espacio
– Mantenimiento fácil y rápido, principalmente por la extracción de las gavetas y su intercambiabilidad
– Modularidad del sistema, permitiendo fácil ampliación
– Remanoseo de las gavetas facilitando expansiones o alteraciones
– Elevada seguridad, pues permite la ejecución de mantenimiento y otros servicios en determinado equipo sin desenergizar los otros
– Ventajas de la utilización del CCM Inteligente

Además de las ventajas descriptas anteriormente:
– Mayor confiabilidad en el sistema de protección
– Eliminación de varios componentes de la gaveta como, por ejemplo, contadores de hora y de maniobra, relés térmico de sobrecarga convencional, transformadores de corriente
– Reducción de la hilandería del comando
– Reducción en el cableado de monitorización, supervisión y control, pues utiliza par tranzado
– Monitorización, supervisión y control remotamente vía IHM, CLP o PC
– Montaje del Relé Inteligente en trillo DIN o tarjeta de montaje
– Rearme del relé hacia distancia reduciendo tiempo de mantenimiento
– Rapidez y precisión en la identificación de fallas
– Automación de los registros y estadísticas de fallas por gaveta
– Red ProfiBus-DP normalizado mundialmente (no es red propietaria) o DeviceNet
– Comunicación con otros PLC´s en red de protocolo abierto
