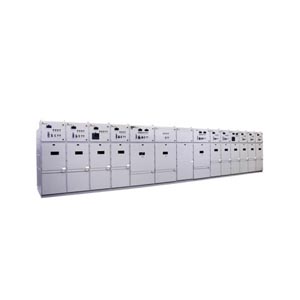

L.I Paneles Eléctricos Conjunto de Maniobra y Control de Media Tensión

Descripción del producto

Descripción:
Los CMC’s (Conjuntos de Maniobra y Controle en M.T.) de L.I, son armados y probados en fábrica para tensiones desde 2,3 kV hasta 36 kV y fueron desarrollados para atender las exigentes normas nacionales NBR 6979m e internacionales IEC 62271-200, IEC 60298 y 60694, sin que pierdan la facilidad de ensamble y mantenimiento, así como la flexibilidad de adecuarse a las distintas características exigidas por el mercado.

Aplicaciones:
Subestaciones de concesionarias, protección y seccionamiento principales de fábricas e instalaciones industriales , estaciones de bombo, sistemas ferroviarios, usinas térmicas e hidroeléctricas de generación de energía, arranque de motores de media tensión, subestaciones unitarias, cuadros de distribución de cargas, cuadros de interconexión, banco de capacitores fijos y variables.

Sistema de Generación de Energía:

  • L.I dispone de productos aptos a atender a las exigencias en aplicaciones de sistemas de generación. Nuestros productos son de características robustas y traen soluciones tecnológicas específicas para aplicaciones en pequeñas centrales eléctricas. Algunos de nuestros productos:
  • Cubículos de surtos
  • Cubículos de interconexión con concesionaria
  • Cubículos de medición de la concesionaria
  • Cubículos alimentadores (hasta dos disyuntores por columna)
  • Cubículo de cierre de neutro
  • Panel de protección y excitación
  • Mesa de comando
  • Resistor de aterramiento
  • Banco de baterías en 24Vcc o 125 Vcc (otras tensiones bajo consulta)
  • Paneles de distribución

Modelos

Línea Cubículos de Media Tensión Modelo MTW
– Totalmente blindado
– Resistente a arco interno
– Alto grado de protección para los operadores
– Dimensiones reducidas, permitiendo menos espacio de sala o SE
– Deslocamiento del disyuntor de la posición de prueba hasta la inserción e vice-versa con la puerta del compartimiento del disyuntor cerrado
– Opción de seccionadora de tierra como equipamiento estándar (MTW01)
– Padronización de estructuras, componentes y dimensiones
– Comando mecánico del disyuntor con la puerta cerrada
– Posibilidad de acceso a los cables por la parte frontal.

Línea Cubículos de Media Tensión Modelo CWMT
– Amplio espacio para mantenimiento
– Utilización de disyuntores con cuadro mural o sub-cubículo
– Grado de protección IP 40 (bajo consulta)
– Posibilidad de flanjeamiento con transformadores de fuerza para formación de SE compacta
– Posibilidad de instalación de transformadores de fuerza para servicios auxiliares
– Utilización de disyuntores extraíbles o fijos
– Tipos blindado y simplificado
– Compartimiento de baja tensión totalmente aislado y destinado a abrigar a los componentes auxiliares de control, señalización, medición y protección
– Posibilidad de 2 disyuntores por columna (solamente para CWMT convencional)
– Disyuntores en vacío o SF-6
– Dimensiones reducidas
– Aplicación en distribución de cargas o maniobras de motores/transformadores.
